一、 概述

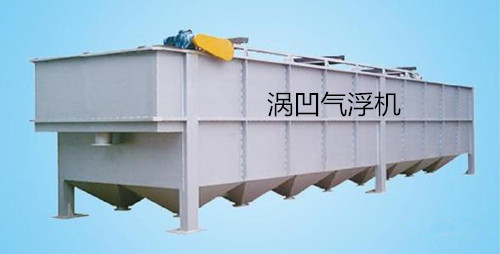

WQF系列涡凹气浮沉淀污水处理设备是我公司消化吸收美国气浮设备后自行生产的先进技术设备，采用机械曝气与化学絮凝相结合的原理处理水质不同的各类污水，处理的清水可循环使用或进行二级处理后达标排放，污染治理达标对改善企业形象，改善河流生态景观，恢复水体养殖灌溉，保护水体环境具有十分重要的意义，不仅创造出较高的社会效益，而且还能带来可观的经济效益。
二、WQF系列污水处理系统的特点
1、投资省、能耗低、自动出渣无噪音，运行管理方便。
2、最好先由带导流板的超级过滤机进行预处理，将污水中较粗的SS杂质除去，降低了气浮机运行负荷，并在后续处理过程中减少絮凝剂用量，对水量、水质变化具有很强的适应性。
3、较国内传统加压溶气式气浮系统，省掉了溶气罐、空压机、高压水泵等设备，能耗是常规气浮的1/8～1/10。
4、该系统能够去除污水中的油脂、胶状物和悬浮物，降低了BOD、COD、SS等排污负荷，同时可明显改善水质的颜色。
5、该系统主要用于对造纸废水、化工、印染、食品等行业工业污水的净化处理。
三、WQF系统组成与技术参数
1、涡凹气浮沉淀系统结构
a、曝气段 b、气浮段 c、沉淀排泥部分 d、刮渣机 e、浮渣收集和排泄系统 f、溢流出水系统
2、涡凹气浮沉淀机主要技术参数
a、曝气机可采用1-6个 b、处理能力：5-500m³/h
c、曝气机主轴转速：1450r/min d、刮泥机速度：5.16-25.8/min
四、工作原理
未经处理的污水首先进入超级过滤机进行预处理，通过筛分过滤得到初步净化，处理后的污水泵送或自流至气浮机，并加入适当的絮凝剂凝聚。潜水式涡凹曝气机（新开发产品）是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区，液面上的空气被吸入水中，微气泡随之产生，并螺旋型上升到上面，空气中的氧气也随着进入了水中。
由于气水混合物和液体之间压力不平衡，产生了一个垂直向上的浮力，将悬浮物带到液面。上浮过程中，微气泡会附着到悬浮物上，到达液面后悬浮物便依靠这些气泡支撑维持在液面，并通过呈现辐射状的气流推力来清除。
浮在水面上的悬浮物连续地被行车式（或链条式）刮渣机清除，刮渣机沿着整个液面运动，并将悬浮物从气浮槽的进口端推到出口端，通过倾斜的金属板落入浮渣槽，将所收集的污泥送入污泥收集槽存放收集。
针对那些可下沉的SS，有的设计是采取回流措施进行再气浮，试想如果SS的比重大于水，那么无论如何是难以气浮到水面上来的，所以我们专门设计了沉淀锥体，由于水的流速相对较慢，可以进行无干扰缓慢沉淀，干脆让可下沉SS沉淀在锥体里，然后进行定期排放。
净化后污水在排放前先经金属下方的出口进入溢流槽，溢流槽上设计了水位调节装置用来控制气浮槽的水位，以确保刮渣时刮泥板不会把污水刮入浮渣排放管器内。
五、WQF涡凹气浮沉淀机规格型号
|
型号 |
流量（m³/H） |
池长（m） |
池宽（m） |
池深（m） |
总功率（KW） |
|
WQF-5 |
5 |
2 |
1.25 |
1.25 |
2.75 |
|
WQF-10 |
10 |
3.0 |
1.25 |
1.25 |
2.75 |
|
WQF-15 |
15 |
4.5 |
1.25 |
1.25 |
2.75 |
|
WQF-20 |
20 |
4.8 |
1.5 |
1.25 |
2.75 |
|
WQF-25 |
25 |
5.5 |
1.5 |
1.25 |
2.75 |
|
WQF-30 |
30 |
5.5 |
1.5 |
1.5 |
2.75 |
|
WQF-35 |
35 |
6 |
1.5 |
1.5 |
2.75 |
|
WQF-50 |
50 |
6 |
1.8 |
1.8 |
2.75 |
|
WQF-80 |
80 |
8 |
2.12 |
1.8 |
4.95 |
|
WQF-100 |
100 |
9.5 |
2.12 |
1.8 |
4.95 |
|
WQF-150 |
150 |
15 |
2.12 |
1.8 |
7.15 |
|
WQF-175 |
175 |
15.5 |
2.4 |
1.8 |
7.15 |
|
WQF-200 |
200 |
17.7 |
2.4 |
1.8 |
9.35 |
|
WQF-320 |
320 |
22.5 |
3 |
1.8 |
11.55 |
|
WQF-400 |
400 |
24.5 |
3.5 |
1.8 |
13.95 |
|
WQF-500 |
500 |
26.5 |
4 |
1.8 |
13.95 |
