全桥吸泥机

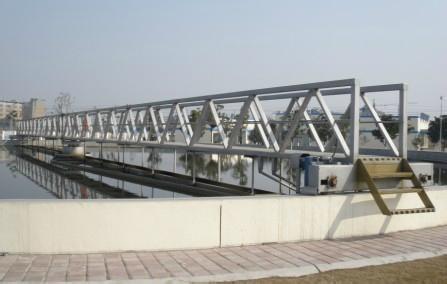

中心传动单（双）管吸泥机主要由工作桥、中心传动装置、中心竖架、吸泥管、刮渣板、桁架、浮渣刮板、浮渣斗、现场控制箱等组成。

    来自生化反应池的混合液从池边某点进入沉淀池周边变断面的进水槽，经配水孔、裙板，以异重流的状态向池中心方向均匀、缓慢地进入沉淀池，生物污泥在重力的作用下开始沉降，在整个沉淀池底部形成一层较高浓度的生物泥层，分离出来的情也则向上流动返回位于池边的出水槽，经出水管排出池外，其水流方向如水力示意图所示。池底的污泥，由中心传动单管吸泥机排出池外，池面的浮渣被吸泥机的浮渣刮板收集排出池外。

    吸泥机安装在沉淀池中心柱上，由中心柱上的驱动装置通过回转支承件带动刮渣板、吸泥管沿池底缓慢旋转，由吸泥管上特殊设计的系统孔口以净水压力为动力将整个池底的污泥通过管道和排泥阀均匀排出池外，排泥量的大小由套筒阀的开启度来控制。
